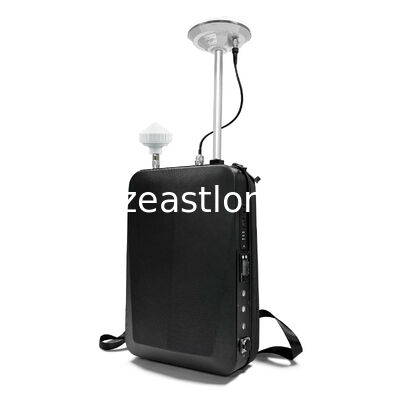

6 ช่อง 3000m ระบบจีพีเอสสปูฟฟิ้งสําหรับ UAV แอนติโดรนที่มีตําแหน่งจีพีเอสเท็จและ Super Jamming

ระบบ Spoofing GPS 3000M

1. ฟังก์ชันหลัก

1.1 ด้วยการรบกวนแบบสร้างภาพลวงตา คำนวณพารามิเตอร์ที่จำเป็นแบบเรียลไทม์ เช่น สัญญาณ GPS, BDS, GLONASS, Galileo ที่เป้าหมายต้องรับที่ตำแหน่งอุปกรณ์ สร้างแบบจำลองการจำลองทางคณิตศาสตร์และโมดูลสังเคราะห์สัญญาณที่สอดคล้องกันเพื่อสร้างสัญญาณลวงตาของดาวเทียมนำทางแบบเรียลไทม์

1.2 สามารถรับและวิเคราะห์สัญญาณ GPS, BDS, GLONASS, Galileo และบรรลุการซิงโครไนซ์เวลาและการรับข้อมูลวงโคจรระหว่างดาวเทียมและภาคพื้นดิน

1.3 การป้องกันด้วยคลิกเดียว (โหมดชน): โดยการสร้างสัญญาณดาวเทียมนำทางจำลอง บุกรุกโมดูลระบุตำแหน่งและการนำทางของโดรน บังคับให้โดรนหยุดทำงานและตก

1.4 ตำแหน่งเสมือน: อิงตามตำแหน่งจริงปัจจุบัน จำลองตำแหน่งพิกัดเสมือนที่เบี่ยงเบนไป 500 เมตร - 1 กิโลเมตร เพื่อป้องกันไม่ให้อีกฝ่ายตรวจจับตำแหน่งจริงผ่านการระบุตำแหน่งของโดรน ป้องกันสมาร์ทโฟนถ่ายรูป (พร้อมแนบพิกัด) ส่งตำแหน่งที่แม่นยำ และป้องกันการสอดแนมระยะใกล้จากการส่งพิกัดจริง

1.5 ด้วยอินเทอร์เฟซการสื่อสารเครือข่าย สามารถทำงานออนไลน์ร่วมกับอุปกรณ์ระบุทิศทางไร้สาย เรดาร์ และอื่นๆ (รองรับโดยแพลตฟอร์มซอฟต์แวร์ระบบป้องกัน) เพื่อให้บรรลุการออกเดินทางอัตโนมัติของอากาศยานไร้คนขับและการลงจอดภาคบังคับแบบกำหนดจุด (จับ) ของอากาศยานไร้คนขับ

2. คุณสมบัติหลัก

2.1 ด้วยความสามารถในการป้องกันที่ครอบคลุมและการลวงโดรนหลายเป้าหมาย

2.2 การปิดกั้นการนำทางของโดรนบินสีดำ ส่งผลกระทบต่อสภาพแวดล้อมโดยรอบน้อยที่สุด

2.3 รองรับการควบคุมและจัดการเครือข่ายสำหรับอุปกรณ์ป้องกันหลายเครื่อง

2.4 ไม่ต้องมีเจ้าหน้าที่ภาคสนาม ป้องกันโดรนอัตโนมัติ 24 ชั่วโมง

3. ข้อมูลทางเทคนิค

1. สัญญาณดาวเทียมนำทางที่กำหนดค่า

สามารถจำลองสัญญาณภายใต้ GPS, BDS, GLONASS, Galileo มาตรฐานพร้อมจุดความถี่ 6 จุด และรองรับการขยายระบบและจุดความถี่อื่นๆ

จุดความถี่ที่พร้อมสำหรับการขยาย

3. พารามิเตอร์

3.1 อินพุต: AC 220V 50Hz

3.2 อุณหภูมิใช้งาน: -40°C ~ +70°C

3.3 อุณหภูมิในการจัดเก็บ: -45°C ~ +80°C

3.4 แหล่งจ่ายไฟ, พอร์ตเครือข่าย, การป้องกันฟ้าผ่า RF: 1.2/50us&8/20us, โหมดดิฟเฟอเรนเชียล 2kV (2Ω), โหมดทั่วไป 4kV (12Ω)

3.5 เป็นไปตาม IEC61000-4-5

3.6 ระดับการป้องกัน: IP65

3.7 ขนาด / น้ำหนัก: ประมาณ 295 มม. × 510 มม. × 80 มม. (สำหรับการติดตั้ง) / ≤7 กก.

ประมาณ 355 มม. × 295 มม. × 150 มม. (กระเป๋าเป้) / ≤7 กก.

ประมาณ 550 x 355 x 235 มม. (กระเป๋าเดินทางขนาดใหญ่) / ≤15 กก.

4. ชุดเต็มรวมถึง: เครื่องหลัก x 1 ชิ้น, เสาอากาศ x 1 ชุด (ส่งและรับ), สายเชื่อมต่อ x 1 ชุด

4. คู่มือการใช้งาน

ทั้งในสภาพแวดล้อมภายนอกและภายในอาคาร โปรดตรวจสอบคู่มือผู้ใช้อย่างละเอียด เชื่อมต่อทุกอย่างให้ถูกต้อง และตั้งค่าระบบให้เหมาะสม

4.1 วางเสาอากาศส่งสัญญาณในพื้นที่โล่งเพื่อให้แน่ใจว่าครอบคลุมโดยไม่มีสิ่งกีดขวาง

4.2 วางหัวเห็ดของเสาอากาศรับสัญญาณหันขึ้นฟ้า โดยไม่มีสิ่งกีดขวางรอบๆ เพื่อเพิ่มประสิทธิภาพในการรับสัญญาณดาวเทียม

หมายเหตุ: อย่างน้อย 1 เมตรระหว่างเสาอากาศส่งและเสาอากาศรับเพื่อหลีกเลี่ยงการรบกวนซึ่งกันและกัน

4.3 เสียบปลั๊กและเปิดเครื่องหลังจากตั้งค่าระบบ ระบบจะค้นหาดาวเทียมโดยอัตโนมัติใน 5 นาที เมื่อค้นหาเสร็จสิ้น ระบบจะอยู่ในโหมดสแตนด์บาย

5. การใช้งาน

5.1 การคุ้มครองเขตห้ามบินภายในประเทศ เช่น พื้นที่อ่อนไหวทางการเมือง พื้นที่ควบคุมทางทหาร โครงการทรัพยากรเชิงกลยุทธ์ของชาติ สถานที่ตั้งโรงงานอุตสาหกรรมนิวเคลียร์ สนามบิน เรือนจำ และพื้นที่ป้องกันชายแดน

5.2 สถานที่เพื่อป้องกันการรั่วไหลของข้อมูล เช่น: กิจกรรมรักษาความปลอดภัยที่สำคัญ ณ สถานที่เกิดเหตุ คดีอาญาสำคัญ ณ สถานที่เกิดเหตุ การบังคับใช้กฎหมายการจัดการเมือง การคุ้มกันนักการเมือง การซ้อมใหญ่การแสดง การแสดงที่สำคัญ สถานที่ขุดค้นทางโบราณคดี ฉากงานอีเวนต์กลุ่มขนาดใหญ่

5.3 ต่อสู้กับการใช้โดรนเป็นพาหะของกิจกรรมที่ผิดกฎหมาย เช่น: การก่อการร้าย การลักลอบขนยาเสพติด สิ่งของผิดกฎหมาย หรือการส่งข้อมูล
